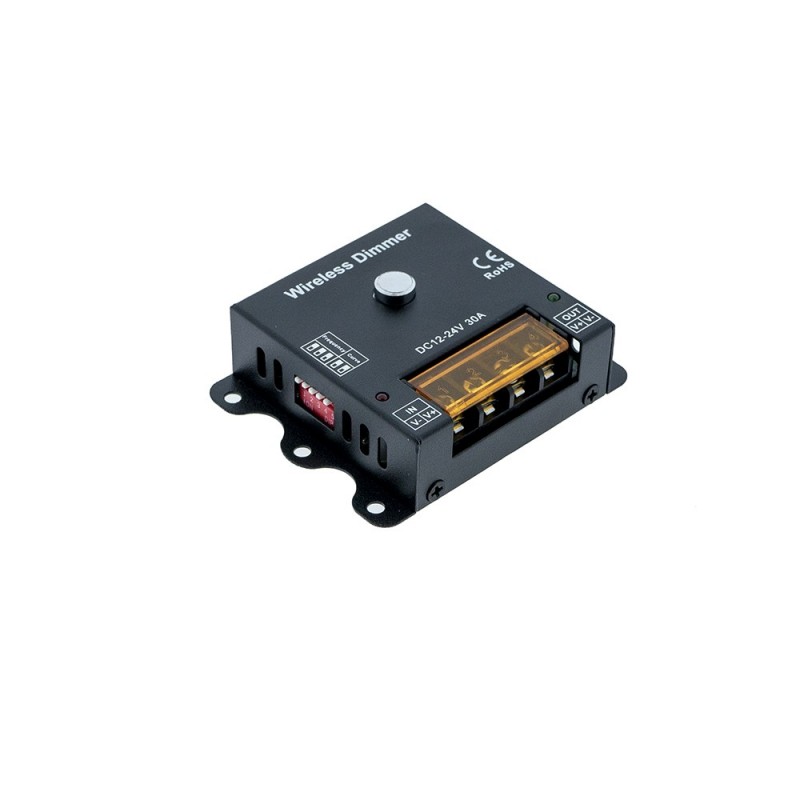

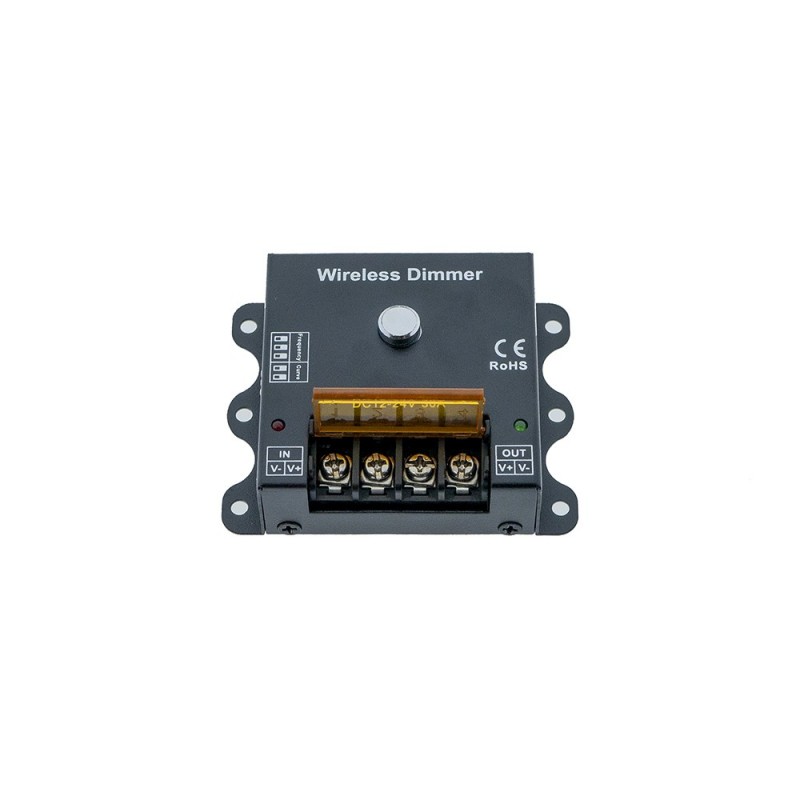

Variateur d'intensité et fréquence PWM sans fil 12V / 24V 30A

Variateur et régulateur de fréquence PWM sans fil 12/24V 30A

Dimmer pour rubans et autres luminaires LED unicolores 12/24V, permettant d'en faire varier la fréquence et la courbe de régulation de manière manuelle ou sans fil (télécommande). Selon le niveau de fréquence choisie (de 300Hz à 10KHz), la charge admise sera plus ou moins importante, 30A au maximum pour la fréquence la plus faible, et 10A au maximum pour la fréquence la plus élevée.

✔ Avantages d'un bon ajustement de la fréquence

Si l’œil humain n'est pas capable de percevoir les clignotements au-delà de 100 hertz, les dispositifs électroniques de type appareils photos, caméras ou téléphones portables enregistrent généralement entre 25 et 60 images par seconde – c'est pourquoi on observe bien souvent un clignotement désagréable lorsque l'on place un point lumineux face caméra. Ajuster la fréquence et la courbe de régulation permet de réduire ces clignotements pour des variations d'intensité plus stables et un meilleure confort visuel.

Caractéristiques techniques du variateur de lumière et de fréquence

• Température de fonctionnement : -20 à +60ºC
• Tension d'entrée/de sortie : 12-24 V-CC
• Sortie : 1 canal
• Connexion du câblage via domino
• Dimensions compactes : 81x64x28mm
• Poids : 116g
• Consommation statique : <1W
• Courant de sortie : <30A
• Fréquence de transmission de la télécommande : 433,92MHz
• Portée max. de la télécommande : environ 20 mètres

Instructions d'utilisation du variateur d'intensité LED

1.     Sélectionner la fréquence PWM : ajustez les trois broches 1, 2 et 3 à gauche du régulateur

2.     Sélectionner la courbe de régulation : ajustez les deux broches 4 et 5 à droite du régulateur

3.     Connectez les câbles d'entrée et de sortie conformément aux indications (V+/V-), de l'alimentation vers le ruban LED.

4.     Connectez le circuit au courant, le dispositif est aussitôt opérationnel : une simple pression de touche sur la télécommande ou directement sur le régulateur permet de réduire/d'accroître l'intensité lumineuse de votre luminaire LED (10 niveaux d'intensité au total).

5.     Pour allumer/éteindre, il suffit de maintenir le bouton du régulateur appuyé 3 secondes, ou d'appuyer sur la touche POWER de la télécommande.

Aspects techniques à prendre en compte

Lorsque la fréquence PWM est réglée à son niveau minimum de 30A, la température du contrôleur ne dépasse généralement pas les 55ºC. En revanche, il est à noter qu'à haute fréquence (entre 500 et 1000 Hz), le contrôleur peut atteindre des températures de jusqu'a 65ºC.

Ayez à l'esprit que plus la fréquence PWM sélectionnée est importante, plus le courant de sortie sera faible (rapport inversement proportionnel) comme le récapitule le tableau ci-dessous :

Fréq. PWM = 300Hz --> 30A max.

Fréq. PWM = 3KHz --> 20A max.

Fréq. PWM = 5KHz --> 15A max.

Fréq. PWM = 10KHz --> 10A max.

Manuel d'instructions du dimmer (en anglais) :
