Interrupteur RELAY DALI

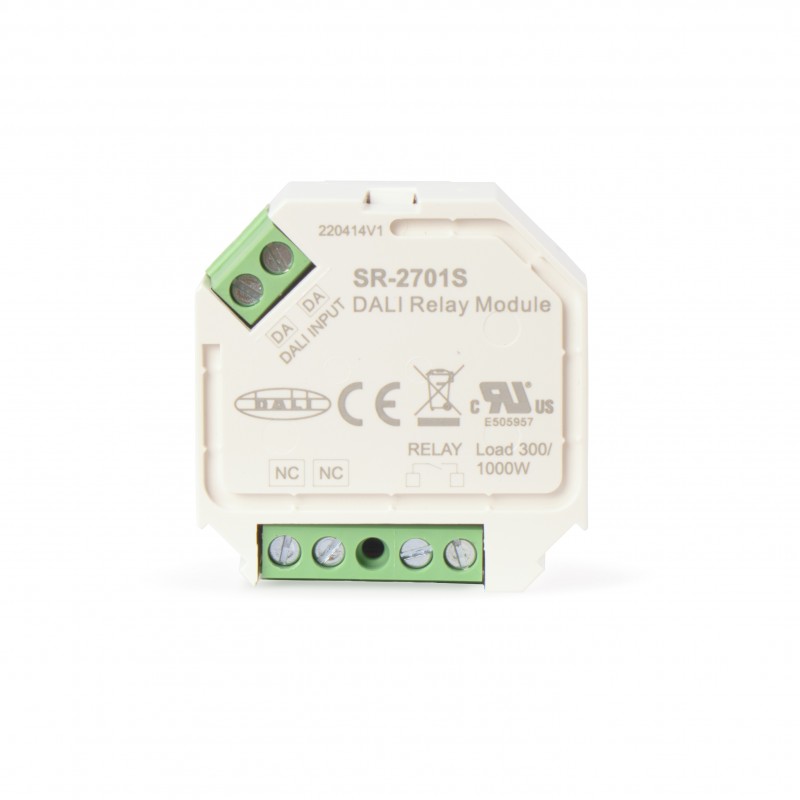

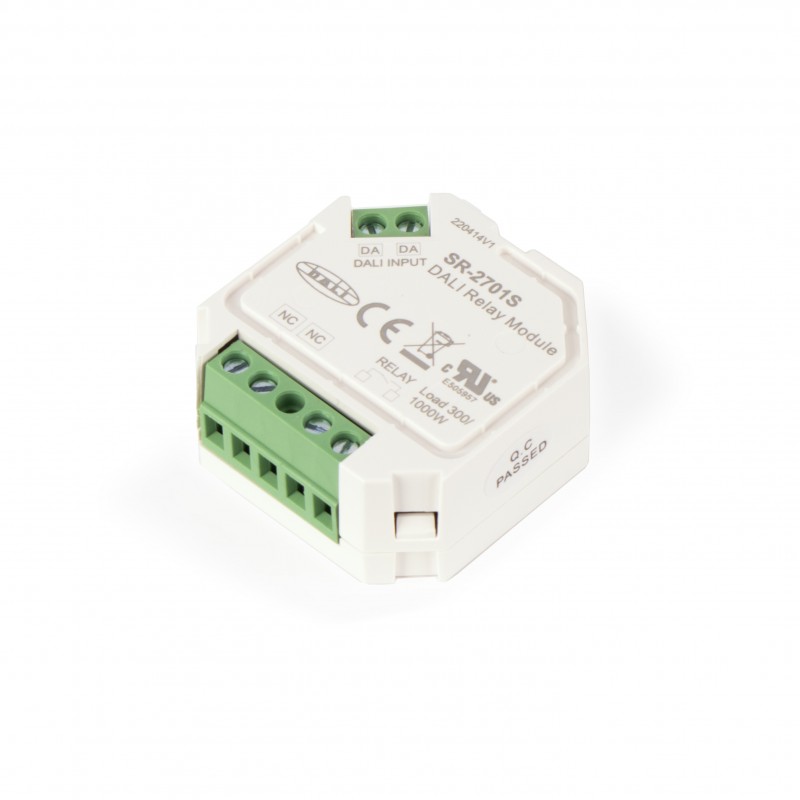

Module RELAY DALI SR-2701S

L'interrupteur RELAY DALI SR-2701S est un mini-interrupteur relais qui assure l'arrêt complet des appareils en cas de coupure de la ligne électrique 220V/AC. Facile à installer dans un boîtier mural standard. Il est possible d'adresser le bus par l'intermédiaire du DALI maître, de commandes individuelles, de groupes ou de temporisateurs. Il ne requiert que 2 fils.

Types de charge compatibles :

1. LED, lampes à tube fluorescent (compactes avec ballast électronique), transformateurs électroniques : Charge max. 300W - 230VAC / 150W - 110VAC

2. Transformateurs ferromagnétiques : charge max. 1000W - 230VAC / 500W - 110VAC

3. Lampes à incandescence conventionnelles et sources lumineuses halogènes : Charge max. 1000W - 230VAC / 500W - 110VAC

Compatible avec les logiciels de Tridonic. Application permettant aux utilisateurs de contrôler leurs luminaires individuellement par wifi.

Caractéristique principales du module DALI

• Module relais DALI.
• Alimenté par le bus DALI, il n'a pas besoin d'alimentation électrique supplémentaire.
• Une interface DALI peut être attribuée par le contrôleur principal DALI.
• Contrôle d'un contacteur standard.
• Module relais compact pour la commande d'un contacteur standard via DALI.
• Les charges qui n'ont pas d'entrée DALI peuvent donc être intégrées dans le circuit DALI.
• Les charges peuvent être connectées et déconnectées par DALI.

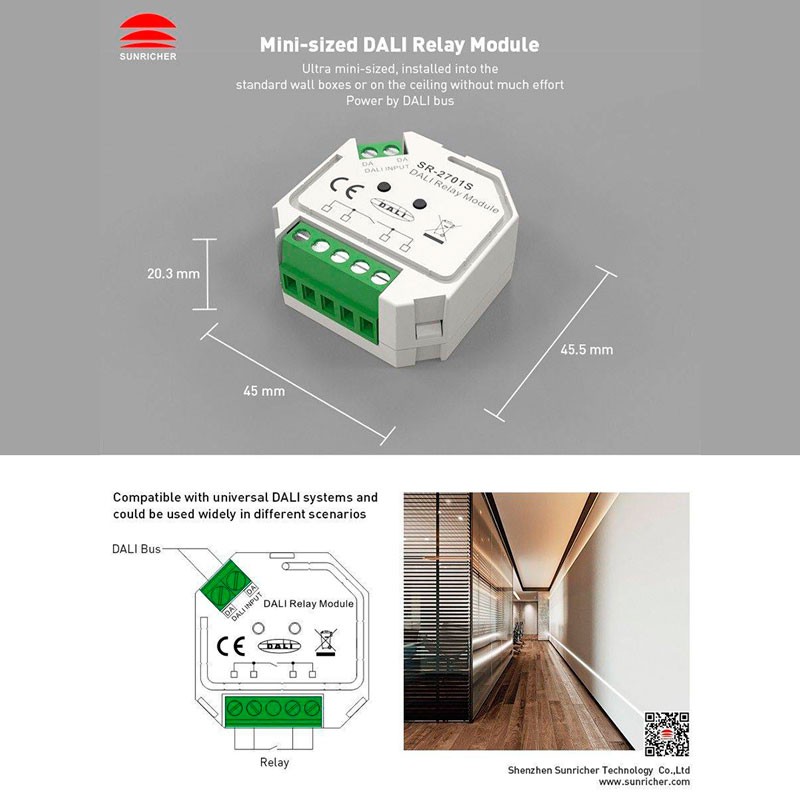

• Petite dimension, facile à installer dans une boîte murale standard.
• Protection IP 20.

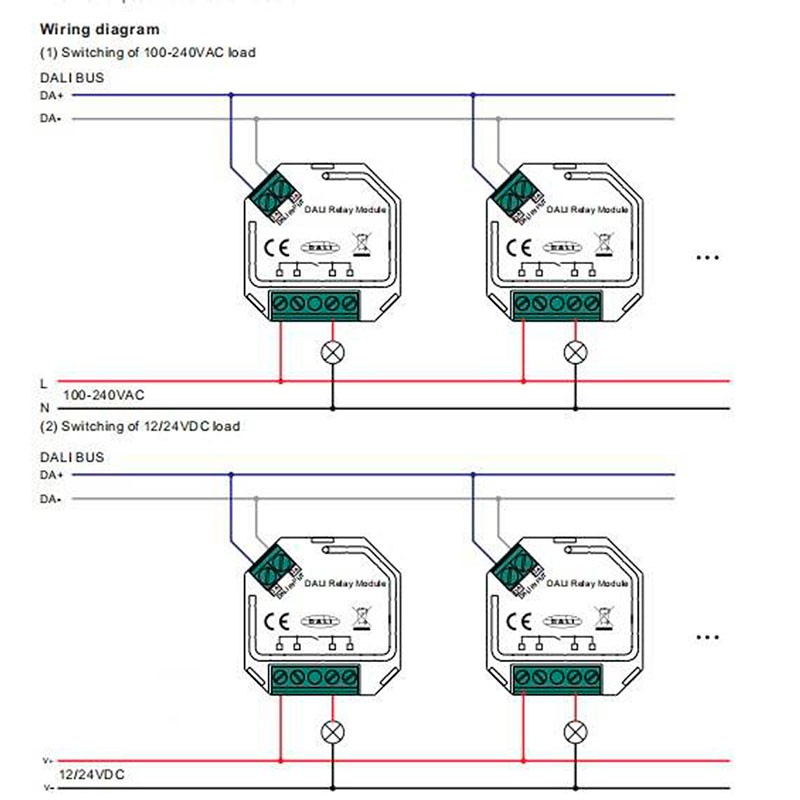

Schéma de connexion du câblage
